TUGAS BESAR



1. Tujuan[Back]
  • Dapat mengetahuai prinsip kerja dari sensor yang digunakan
  • Dapat membuat rangkaian dengan mengaplikasikan sensor
2. Alat dan Bahan[Back]
  • Alat
        1) Baterai
            Baterai (Battery) adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik. Pada percobaan kali ini, baterai berfungsi sebagai sumber tegangan DC.
Tampilan baterai asli

        2) DC Voltmeter
            DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.
Tampilan asli dc voltmeter

        3) Power 12 Volt
            Sebagai sumber masukan daya rangkaian sebesar 12 volt
Tampilan asli power

  • Bahan
        1)Sensor Hujan
            Raindrop Sensor adalah alat yang digunakan untuk merasakan hujan. Ini terdiri dari dua modul, papan hujan yang mendeteksi hujan dan modul kontrol , yang membandingkan nilai analog, dan mengubahnya menjadi nilai digital.
Tampilan asli sensor hujan

        2) Sensor Sentuh
            Touch sensor merupakan sebuah monitor yang sensitif terhadap sentuhan dan tekanan (resistif), sehingga perangkat ini memiliki dua fungsi yaitu, sebagai perangkat output karena menampilkan informasi dan input karena menerima informasi.
Tampilan asli sensor sentuh

        3) Sensor Suara
            Sound Sensor adalah sensor yang mensensing besaran suara untuk diubah menjadi besaran listrik yang akan dioleh mikrokontroler
Tampilan asli sensor suara

        4) Sensor Suhu
            Sensor suhu adalah alat yang digunakan untuk mengubah besaran panas menjadi besaran listrik yang dapat dengan mudah dianalisis besarnya. Ada beberapa metode yang digunakan untuk membuat sensor ini, salah satunya dengan cara menggunakan material yang berubah hambatannya terhadap arus listrik sesuai dengan suhunya.
Tampilan asli sensor suhu

        5) Sensor Jarak
            GP2D120 adalah sensor jarak inframerah (IR) jarak pendek populer yang diproduksi oleh Sharp. Ia bekerja dengan memancarkan cahaya inframerah dan mengukur waktu yang diperlukan cahaya untuk memantulkan suatu objek dan kembali ke sensor. Kali ini kemudian digunakan untuk menghitung jarak ke objek. Memili rentang pengukuran 4cm hingga 30 cm
Tampilan asli sensor jarak GP2D120

        6) Resistor
            Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya.
Tampilan asli resistor

        7) LED
             Lampu LED atau kepanjangannya Light Emitting Diode adalah suatu lampu indikator dalam perangkat elektronika yang biasanya memiliki fungsi untuk menunjukkan status dari perangkat elektronika tersebut.
Tampilan asli LED

        8) Dioda
            Dioda adalah komponen yang berfungsi untuk menyearahkan sekaligus sebagai penghambat arus listrik, disusun dari beragam bahan yang bersifat semikonduktor. Umumnya jenis bahan yang digunakan dalam proses pembuatannya yakni seperti silikon, germanium, dan lain sebagainya.
Tampilan dioda asli

        9) Transistor NPN 2N2222A
            Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.
Tampilan asli transistor NPN 2N2222A

        10) Relay
            Relay merupakan komponen listrik yang mempunyai 2 bagian yaitu, kumparan dan poin. Secara garis besar relay berfungsi untuk mengendalikan dan mengalirkan listrik.

Tampilan asli relay

        11) Motor DC
            Motor DC alat yang mengubah energi listrik DC menjadi energi mekanik putaran. Sebuah motor DC dapat difungsikan sebagai generator atau sebaliknya generator DC dapat difungsikan sebagai motor DC.
Tampilan asli motor DC

Pin-out motor DC


Grafik respon motor DC

3. Dasar Teori[Back]
    1) Sensor Sentuh

Digital Touch Sensor inilah salah satu saklar modern. Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik. Data akan berlogika 1 (HIGH) saat disentuh oleh jari dan akan berlogika 0 (LOW) saat tidak disentuh.

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.
Grafik Respon Sensor Sentuh

Digital touch sensor dapat digunakan untuk switching suatu alat atau sistem. Seperti untuk menghidupkan lampu, menghidupkan motor, menyalakan sistem keamanan, dan lain-lain.

    2) Sensor Suara

    Sensor suara adalah sebuah alat yang mampu mengubah gelombang Sinusioda suara menjadi gelombang sinus energi listrik (Alternating Sinusioda Electric Current). Sensor suara berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun. Oleh karena kumparan tersebut sebenarnya adalah ibarat sebuah pisau
berlubang-lubang, maka pada saat ia bergerak naik-turun, ia juga telah membuat gelombng magnet yang mengalir melewatinya terpotong-potong. Kecepatan gerak kumparan menentukan kuat-lemahnya gelombang listrik yang dihasilkannya.
    Sensor suara adalah sensor yang cara kerjanya merubah besaran suara menjadi besaran
listrik, dan dipasaran sudah begitu luas penggunaannya. Komponen yang termasuk dalam Sensor suara yaitu electric condenser microphone atau mic kondenser.
    Intensitas suara adalah ukuran dari "aliran energi melewati satuan luas per satuan waktu" dan unit pengukuran adalah W/m2 Probe intensitas suara mikrofon ini dirancang untuk menangkap intensitas suara bersama dengan unit arah aliran
sebagai besaran vektor. Hal ini dicapai dengan menggabungkan lebih dari satu mikrofon di probe untuk mengukur aliran energi suara. mikrofon konvensional
dapat mengukur tekanan suara (unit: Pa), yang mewakili intensitas bunyi di tempat tertentu (satu titik), tetapi dapat mengukur arah aliran. Mikrofon intensitas bunyi Oleh karena itu digunakan untuk sumber suara memeriksa dan untuk mengukur kekuatan suara.

Prinsip kerja :
    Sensor suara adalah sensor yang cara kerjanya yaitu merubah besaran suara menjadi
besaran listrik. Sinyal yang masuk akan di olah sehingga akan menghasilkan satu kondisi yaitu kondisi 1 atau 0. Sensor suara banyak digunakan dalam kehidupan sehari-hari, Contoh Pengaplikasian sensor ini adalah yang bekerja pada system robot. Suara yang diterima oleh microfon akan di transfer ke pre amp mic, fungsi pre amp mic ini adalah untuk memperkuat sinyal suara yang masuk kedalam komponen.
    Setelah sinyal suara diterima oleh preamp mic, kemudian di kirim lagi ke rangkaian
pengkonfersi yang mana rangkaian ini berfungsi untuk merubah sinyal suara yang berbentuk sinyal digital menjadi sinya analog agar bisa dibaca oleh mikrokontroler. Jika sinyal tersebut diterima oleh mikro kontroler maka akan diolah sesuai dengan program yang dibuat, apakah robot akan berjalan atau
berhenti.
    Suara yang masuk direkam oleh komponen kemudian akan disimpan oleh memory. Sebagai
contoh jika kita bertepuk tangan 1 kali maka akan dikenali sebagai kondisi 1 atau on sehingga robot dapat berjalan. Jika bertepuk tangan 2 kali maka robot akan mati atau mendapat sinyal kondisi 0. Penggunaan sinyal tergantung dari user bagaimana dia menggunakannya. Kesensitifan  sensor suara dapat diatur, semakin banyak condensator yang digunakan pada pre amp maka akan semakin baik daya sensitive dari sensor suara tersebut. Begitu juga pada saat penggunaan suara harus dalam kondisi tertentu, karena jika terdapat suara lain yang masuk maka akan tidak dikenali oleh sensor, begitu pula frekuensi yang digunakan harus sesuai pada saat kita menginput suara awal dan input suara pada saat menjalankan program.

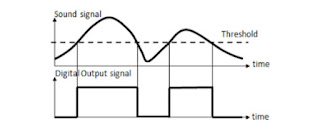

Grafik sensor

    3) Sensor Hujan FC-37
Sensor Hujan FC-37 ini bilamana terkena hujan maka akan meningkatkan resistansinya sehingga tegangan output yang dikeluarkan oleh sensor ini akan semakin kecil bila tingkat intensitas hujan semakin tinggi.
Rain Sensor ini memiliki teori mendasar yang diambil dari Resistive Humadity Sensor, dimana sensor ini tersusun secara paralel dari konduktor-konduktor yang diletakan pada sebuah papan film pada jarak tertentu, dengan kata lain dengan tersusunnya konduktor-konduktor tersebut pada jarak yang telah ditentukan maka seolah-olah kita memberikan resistansi yang besar bagi arus listrik yang mengalir pada konduktor-konduktor tersebut, berdasarkan rumus V = IR, kita dapat memainkan tegangan dengan resistasi yang berubah-ubah tersebut. Bentuk gambar papan film seperti berikut :


Prinsip kerja dari Film board ini
  • Ketika konduktor-konduktor yang tersusun secara paralel tersebut terkena mengenai air, maka arus listrik yang mengalir akan lebih mudah dibandingkan tidak ada air, karena celah-celah yang diberikan kepada konduktor-konduktor tersebut berkurang sehingga resistanis yang awalnya cukup besar menjadi berkurang sesuai dengan kadar air yang tersentuh konduktor-konduktor papan film tersebut
  • Semakin banyak air yang tersentuh oleh konduktor-konduktor papan film tersebut, maka semakin kecil pula resistansinya, sehingga berdasarkan Hukum Khirchoff :
V = I . R
  • Tegangan yang dihasilkan semakin kecil, dan begitu sebaliknya.
Grafik Sensor:


   Grafik diatas merupakan invers output dari sensor hujan sebelum masuk ke converter digital



Grafik diatas menunjukkan bahwa Output dari sensor yang telah dikonversikan ke sinyal digital, pada hujan ringan dengan 400cc/menit dan untuk hujan biasa berupa 900cc/menit.


Apabila tingkat intensitas tegangan hujan semakin kecil, maka resistansinya meningkat dan tegangan ouput semakin besar. Sensitivas pada sensor ini dapat diatur dengan mengubah potensiometer yang terdapat pada modul LM393.
LM393 adalah Komparator yang di dalamnya terdapat dua Komparator tegangan yang independent. Komparator ini didesain dapat beroperasi pada single power supply dengan tegangan dari 2 sampai 36 volt.

Adapun spesifikasi untuk LM393


        Alasan menggunakan komparator ini karena komparator ini dapat beroperasi tanpa catu daya negatif. Selain itu komparator ini dapat bekerja hanya dengan tegangan 5 volt. Tegangan 5 volt merupakan catu daya yang biasa digunakan mikrokontroler sehingga catu daya dapat diambilkan dari catu daya mikrokontroler apabila sistem yang dibuat menggunakan mikrokontroler.
   4) Sensor Suhu (PTC)
Thermistor terdiri dari 2 jenis, yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient). Nilai Resistansi Thermistor NTC akan turun jika suhu di sekitar Thermistor NTC tersebut tinggi (berbanding terbalik / Negatif). Sedangkan untuk Thermistor PTC, semakin tinggi suhu disekitarnya, semakin tinggi pula nilai resistansinya (berbanding lurus / Positif).
Pada umumnya Thermistor NTC adalah Komponen Elektronika yang berfungsi sebagai sensor pada rangkaian Elektronika yang berhubungan dengan Suhu (Temperature). Suhu operasional Thermistor berbeda-beda tergantung pada Produsen Thermistor itu sendiri, tetapi pada umumnya berkisar diantara -90°C sampai 130°C. Beberapa aplikasi Thermistor NTC di kehidupan kita sehari-hari antara lain sebagai pendeteksi Kebakaran, Sensor suhu di Engine (Mesin) mobil, Sensor untuk memonitor suhu Battery Pack (Kamera, Handphone, Laptop) saat Charging, Sensor untuk memantau suhu Inkubator, Sensor suhu untuk Kulkas, sensor suhu pada Komputer dan lain sebagainya. Thermistor NTC atau Thermistor PTC merupakan komponen Elektronika yang digolongkan sebagai Komponen Transduser, yaitu komponen ataupun perangkat yang dapat mengubah suatu energi ke energi lainnya. Dalam hal ini, Thermistor merupakan komponen yang dapat mengubah energi panas (suhu) menjadi hambatan listrik.
Grafik respon PTC

    5) Sensor Jarak
        GP2D120 adalah sensor jarak inframerah (IR) jarak pendek populer yang diproduksi oleh Sharp. Ia bekerja dengan memancarkan cahaya inframerah dan mengukur waktu yang diperlukan cahaya untuk memantulkan suatu objek dan kembali ke sensor. Kali ini kemudian digunakan untuk menghitung jarak ke objek.
Berikut beberapa fitur utama GP2D120:
  • Rentang pengukuran: 4 cm hingga 30 cm (khas)
  • Keluaran analog: Sensor memberikan keluaran tegangan analog yang sesuai dengan jarak yang diukur. Tegangan ini perlu diubah menjadi nilai digital menggunakan Analog-to-Digital Converter (ADC) untuk digunakan dengan mikrokontroler.
  • Tegangan pengoperasian: 4,5 V hingga 5,5 V
  • Ukuran ringkas: Sensornya kecil dan ringan, sehingga cocok digunakan dalam berbagai aplikasi.
Berikut beberapa aplikasi umum untuk sensor GP2D120:
  • Robotika: menghindari rintangan, mengikuti garis
  • Deteksi objek: ada atau tidaknya objek
  • Sistem kendali otomatis: menjaga jarak tertentu antar objek

    6) Resistor
        Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom.
        Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.
        Resistor berfungsi sebagai penghambat arus listrik. Jika ditinjau secara mikroskopik, unsur-unsur penyusun resistor memiliki sedikit sekali elektron bebas. Akibatnya pergerakan elektronya menjadi sangat lambat. Sehingga arus yang terukur pada multimeter akan menunjukan angka yang lebih rendah jika dibandingkan rangkaian listrik tanpa resistor.
        Namun meskipun misalnya kita menyusun rangkaian listrik tanpa resistor, bukan berarti tidak ada hambatan listrik didalamnya. Karena setiap konduktor pasti memiliki nilai hambatan, meskipun relatif kecil. Namun dalam perhitungan matematis, biasanya kita abaikan nilai hambatan pada konduktor tersebut, dan kita anggap konduktor dalam kondisi ideal. Itu berarti besar resistansi konduktor adalah nol. Simbol dari resistor merupakan sebagai berikut :


    7) Motor Listrik
        Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Bentuk dan Simbol Motor DC :

Prinsip Kerja Motor DC
Terdapat dua bagian utama pada sebuah Motor Listrik DC,    yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang). Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
     8) Baterai
        Baterai (Battery) adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik. Hampir semua perangkat elektronik yang portabel seperti handphone, laptop, dan maianan remote control menggunakan baterai sebagai sumber listriknya. Dengan adanya baterai, sehingga tidak perlu menyambungkan kabel listrik ke terimanal untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Setiap baterai terdiri dari terminal positif (Katoda) dan terminal negatif (Anoda) serta elektrolit yang berfungsi sebagai penghantar. Output arus listrik dari baterai adalah arus searah atau disebut juga dengan arus DC (Direct Current). Pada umumnya, baterai terdiri dari 2 jenis utama yakni baterai primer yang hanya dapat sekali pakai (single use battery) dan baterai sekunder yang dapat diisi ulang (rechargeable battery). Baterai yang dibahas pada proposal ini yang dapat diisi ulang dan biasa digunakan pada kendaraan listrik yaitu baterai Lithium ion dan Lithium Polymer.


4. Percobaan[Back]
a) Prosedur Percobaan
Step 1    : Siapkan seluruh alat dan bahan yang akan digunakan di Proteus
Step 2    : Letakkan semua alat dan bahan pada proteus
Step 3    : Lalu tekan tombol jalankan
Step 4    : Simulasikan semua sensor yang ada
Step 5    : Revisi lagi apakah ada yang kurang dari rangkaian
Step 6    : Lakukan simulasi kembali

b) Gambar Rangkaian Kontrol Kebun
  • Sensor Hujan, diletakkan diatas atap ruang kontrol
  • Sensor Sentuh, diletakkan di dinding ruang kontrol
  • Sensor Suara, diletakkan di tiang dekat tanaman
  • Sensor Suhu, diletakkan di tiang dekat tanaman
  • Sensor Jarak, diletakkan di tepi kebun/pagar kebun

Prinsip Kerja Rangkaian

Pada simulasi rangkaian kontrol kebun ini digunakan 5 buah sensor yaitu sensor hujan, sensor sentuh, sensor suara, sensor jarak, dan sensor suhu(PTC).
  • Sensor Hujan

Pada saat test pin berlogika 1, yaitu pada saat mendeteksi hujan dengan intensitas tertentu, maka tegangan diumpankan ke R1 dan tegangan yang terukur di input kaki non inverting adalah 5 volt. Karena menggunakan rangkaian penguat tak membalik, tiga kali penguatan, maka tegangan output adalah 15 volt. Tegangan kemudian diumpankan ke R4, lalu arus mengalir ke rangkaian voltage divider transistor. Arus mengalir melalui RK lalu menuju ground, ada juga yang mengalir ke basis transistor lalu ke kaki emittor ke R7 lalu ke ground. Vbe yang terukur adalah 0,86, artinya transistor aktif karena Vbe>0,7. Karena transistor aktif maka ada arus yang mengalir dari power 8V menuju relay lalu ke emittor, ke R7 lalu ke ground. Karena ada arus yang mengalir melalui relay maka switch akan bergerak ke kiri yang menyebabkan rangkaian tertutup dengan sumber tegangan 12V. Karena ada loop dan sumber tegangan 12V, maka led dan motor akan menyala yang menandakan sistem drainase diaktifkan.
  • Sensor Sentuh

apabila mendeteksi ada sentuhan maka logicstate berlogika 1 maka arus mengalir melalui resistor dan terbaca sebesar 5 volt lalu di perbesar di non inverting dengan rumus voutput=R/R.v input. lalu diteruskan ke resistor dan terbaca sebesar 10 voilt lalu ke kaki base transistor,Dengan aktifnya transistor, maka ada tegangan dari power supply sebesar 15 volt menuju relaydan terbaca sebesar 0,88 diteruskan ke kaki kolektor transistor, kemudian menuju kaki emitor transistor dan diteruskan ke ground, sehingga relay menjadi aktif
  • Sensor Suara

pada saat test pin berlogika 1,yaitu pada saat mendeteksi adanya suara, maka arus mengalir melalui resistor dan terbaca sebesar 5 volt lalu di perbesar di non inverting dengan rumus voutput=R/R.v input. lalu diteruskan ke resistor dan terbaca sebesar 10 voilt lalu ke kaki base transistor,Dengan aktifnya transistor, maka ada tegangan dari power supply sebesar 15 volt menuju relaydan terbaca sebesar 0,88 diteruskan ke kaki kolektor transistor, kemudian menuju kaki emitor transistor dan diteruskan ke ground, sehingga relay menjadi aktif.
  • Sensor Suhu (PTC)

PTC terhubung ke rangkaian komparator di mana tegangan referensi pada op amp adalah 10V. Pada kaki inverting yang terhubung ke ground di atur tegangan sebesar 2,65V sebagai tegangan pembanding untuk tegangan input dapat mengaktifkan op amp dan rangkaian. Pada kaki non inverting terdapat input yang berasal dari PTC berdasarkan suhu sekitar. Pada saat suhu di atas 40 C maka tegangan input yang dihasilkan akan sama atau lebih besar dari tegangan pembanding yang bernilai 2,65V, sehingga op amp aktif dan ada arus yang mengalir melalui rangkaian. Pada saat op amp aktif maka timbul tegangan sebesar +0,81 pada kaki basis transitor sehingga arus pada kolektor mengalir melalui relay dan mengaktifkan relay sehinnga rangkaian yang terhubung ke motor menjadi rangkaian tertutup dan motor mendapat suplay tegangan dari sumber tegangan yang bernilai 12V yang menyebabkan motor dapat bergerak.
  • Sensor Jarak

Letaknya berada di tepi taman yang berfungsi untuk mendeteksi ketika hewan mendekat. Ketika jarak <7m maka arus dari sumber tegangan sebesar +8V akan masuk ke sensor GP2D120. Sehingga arus mengalir menuju ke kaki non inverting op-amp. Tegangan yang terbaca pada kaki non inverting op-amp sebesar +2,08V. Rangkaian yang dipakai adalah rangkaian detector non inverting dimana terdapat tegangan referensi(Vref) dan tegangan input(Vin) untuk menentukan Voutputnya. Rumus mencari Vref = Persentase potensiometer dikali sumber tegangan potensiometer sebesar +5V. Jika persentase pada  potensiometernya 40% makan Vref = 2V. Terdapat 2 kondisi., yang mana di saat Vin > Vref maka dari detector yang keluar adalah Vs += 15V. Sedangkan saat Vref>vin maka dari detector yang keluar adalah Vs = -15V.  Rumus Vout = AOL (V1-V2). Diketahui Aol untuk Op amp 741 sebesdar 200.000. Vout yang didapat terlalu besar sehingga berlaku Vout = Vs-2. Vs nya +15V-2 = +13V. Hampir mendekati +14V pada rangkaian. Lalu arus mengalir melewati R12 sebesar 10kohm menuju ke kaki basis transistor. Dapat dilihat VBE atau tegangan pada kaki basis transistor sebesar 0,9 V, ini sudah memenuhi syarat sebuah transistor aktiv yaknik harus > 0,7 V. Pada transistor ini memakai fixed bias karena ada resistor sebesar 220k yang terhubung dengan sumber tegangan sebesar +12V. Karena transistor telah aktiv maka arus dari sumber tegangan sebesar +12V akan mengalir menuju relay lalu ke kolektor, emitor dan ground. Karena transistor aktif makan relay juga aktif dan switch akan berpindah dari kanan ke kiri. lalu arus mengalir menuju batrai sebesar 12V yang akan menggerakkan motor. Dengan geraknya motor tadi maka telah terdeteksi hewan yang mendekat taman sehingga pagar akan tertutup untuk melindungi tanaman dari hewan.
